Si un axe CNC refuse soudain de prendre sa référence, si l'affichage de position saute ou si la commande déclenche une alarme d'amplitude codeur, un codeur HEIDENHAIN est souvent le premier suspect. Ce guide couvre les problèmes de codeurs les plus fréquents sur les systèmes HEIDENHAIN : symptômes, causes probables, points à vérifier en premier, et comment identifier l'unité exacte quand il est temps de la remplacer.
Il s'applique aux codeurs rotatifs HEIDENHAIN (ROD, ERN, ECN, EQN), aux règles linéaires (LS, LC, LB) et aux codeurs angulaires (RON, RCN) utilisés sur les commandes TNC et sur les systèmes d'entraînement Siemens, Fanuc et autres.
Types de codeurs et interfaces : un aperçu rapide
Savoir ce que vous avez affine le diagnostic, car les codeurs incrémentaux et absolus tombent en panne (et le signalent) différemment. Pour le principe de base, voir cette présentation des codeurs rotatifs.
| Série | Type | Interface | Usage typique |
|---|---|---|---|
| ROD | Rotatif, incrémental | 1 Vcc / TTL | Retour général et rétrofits |
| ERN | Rotatif, incrémental | 1 Vcc / TTL | Retour moteur (par ex. ERN 1387 sur les moteurs Siemens) |
| ECN / EQN | Rotatif, absolu | EnDat | Retour moteur & position monotour (ECN) / multitour (EQN) |
| LS | Linéaire, ouvert | 1 Vcc / TTL | Position d'axe de machine-outil |
| LC | Linéaire, fermé absolu | EnDat | Position d'axe absolue haute précision |
| RON / RCN | Angulaire | 1 Vcc / EnDat | Plateaux tournants et mesure angulaire de précision |

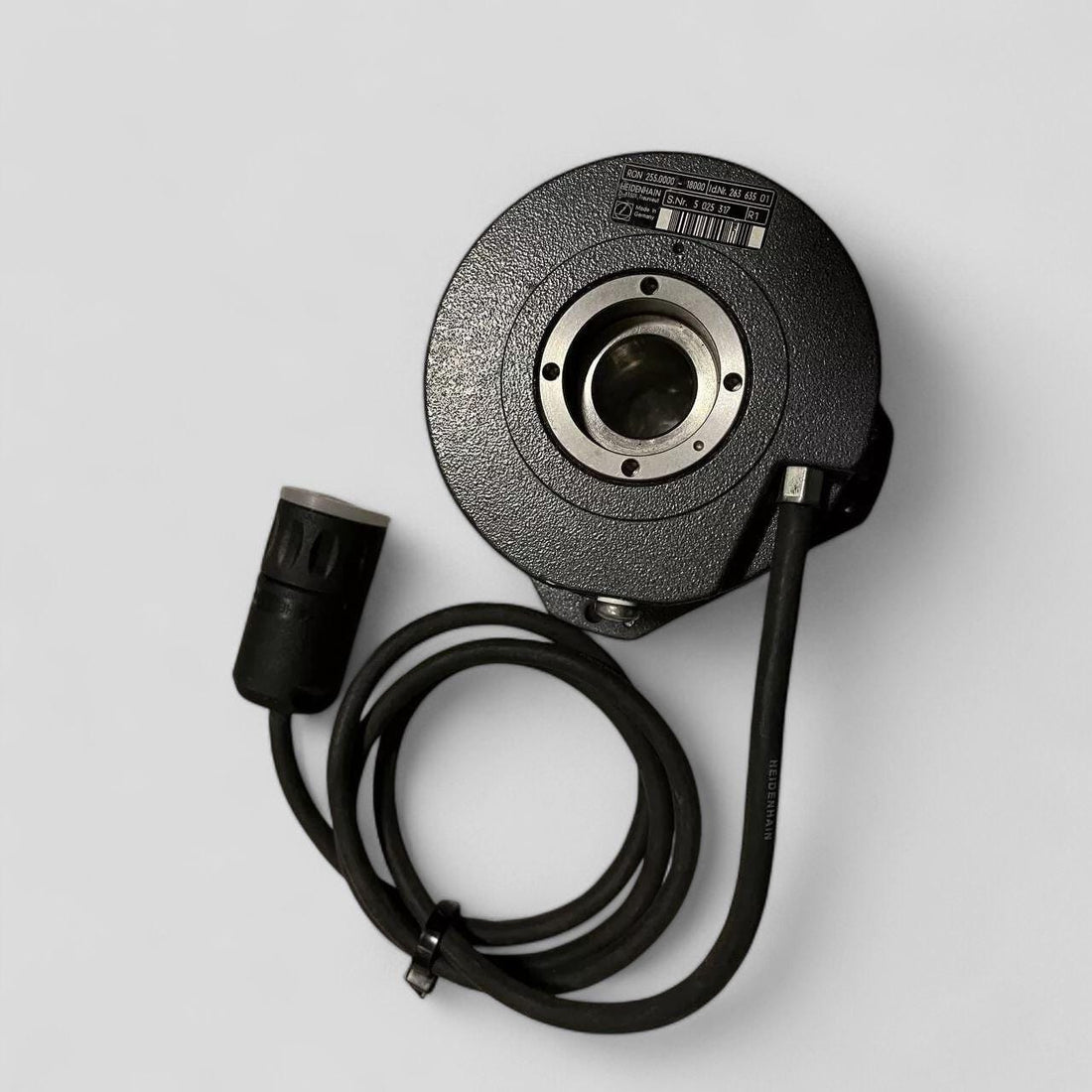

Codeur HEIDENHAIN Les problèmes de codeurs HEIDENHAIN les plus courants
| Symptôme / message | Cause probable | À vérifier en premier |
|---|---|---|
| Amplitude codeur / du signal trop faible | Règle ou tête de lecture contaminée ; vieillissement de la LED ; entrefer de montage incorrect | Inspecter et nettoyer selon la procédure HEIDENHAIN ; vérifier l'entrefer de lecture et le montage |
| Sauts ou dérive de position | Contamination ; accouplement desserré ; défaut de câble ou de connecteur ; perturbations CEM | Vérifier l'accouplement mécanique et le blindage/la mise à la terre du câble ; nettoyer le codeur |
| Erreur de communication / CRC EnDat | Défaut de câble ou de connecteur ; perturbations CEM ; panne de l'électronique du codeur | Vérifier le câble et les broches du connecteur ; contrôler la mise à la terre du blindage ; tester par échange du codeur |
| L'axe ne prend pas sa référence / marque de référence introuvable | Piste de référence contaminée ; défaut de lecture ; course de l'axe insuffisante | Nettoyer le codeur ; vérifier que l'axe se déplace assez pour franchir la marque de référence |
| Fréquence d'entrée trop élevée | Survitesse du signal codeur ; bruit électrique sur les lignes de signal | Comparer la vitesse réelle de l'axe/de la broche à la limite du codeur ; rechercher du bruit sur le câble |
| Défauts intermittents sous vibrations ou variations de température | Câble/connecteur limite ; condensation ; usure des roulements | Réenficher ou remplacer le câble ; vérifier la condensation et le jeu mécanique |
Erreurs d'amplitude du signal : la cause numéro un
Le défaut de codeur HEIDENHAIN le plus fréquent est une baisse d'amplitude du signal, et la raison habituelle est la contamination : brouillard d'huile, liquide de coupe, copeaux ou condensation sur la graduation ou l'unité de lecture. Les codeurs optiques sont sensibles : un mince film sur la règle affaiblit le signal jusqu'à ce que la commande le signale. Deux autres coupables sont un entrefer de montage incorrect (la tête de lecture trop éloignée de la règle après un choc ou une mauvaise réinstallation) et le vieillissement progressif de la LED dans les codeurs optiques anciens, dont la source lumineuse faiblit au fil des années.
Nettoyez uniquement selon les méthodes approuvées par HEIDENHAIN, car les abrasifs ou un mauvais solvant endommagent définitivement la graduation. Si l'amplitude reste faible après un nettoyage soigneux et un entrefer correct, le système optique s'est probablement dégradé et le codeur doit être remplacé.
Erreurs de communication EnDat sur les codeurs absolus
Les codeurs absolus (ECN, EQN, LC et codeurs angulaires EnDat) communiquent avec la commande via l'interface série bidirectionnelle EnDat. Une erreur CRC ou de communication pointe généralement d'abord vers le câble ou le connecteur (broche tordue, conducteur rompu, ou blindage mal mis à la terre), les perturbations CEM arrivant juste après. Réenfichez et testez le câble, et faites un essai avec une unité saine avant de condamner le codeur. Des erreurs EnDat persistantes après un contrôle de câble concluant signifient généralement que l'électronique du codeur est en panne.
« Marque de référence introuvable » et échecs de prise d'origine
Les codeurs incrémentaux (ROD, ERN, règles LS ouvertes) ne connaissent pas leur position absolue à la mise sous tension ; l'axe doit se déplacer jusqu'à franchir une marque de référence. Si la prise de référence échoue, les causes courantes sont une contamination sur la piste de référence, un défaut de lecture, ou tout simplement un axe qui ne se déplace pas assez pour atteindre la marque. Les codeurs absolus (EnDat) évitent entièrement ce problème, ce qui explique en partie leur présence fréquente sur les machines modernes
Règle linéaire Heidenhain
Comment diagnostiquer un codeur HEIDENHAIN suspect
- Lisez le journal d'erreurs de la commande et notez le message exact, l'axe concerné et le moment où il survient (démarrage à froid, à vitesse, en charge).
- Si possible, mesurez le signal objectivement avec un appareil de contrôle HEIDENHAIN PWM (PWM 20/21) et le logiciel ATS, plutôt que de diagnostiquer au jugé.
- Inspectez et nettoyez la règle et l'unité de lecture uniquement selon les méthodes approuvées par HEIDENHAIN.
- Vérifiez le câble de bout en bout : continuité, broches de connecteur tordues ou corrodées, et blindage correctement mis à la terre, car la CEM est une source fréquente de défauts intermittents.
- Installez un codeur ou un câble sain pour déterminer si le défaut se situe dans le codeur, le câble ou l'entrée de la commande.
Quand remplacer, et comment identifier l'unité exacte
Remplacez le codeur quand l'amplitude du signal reste faible après nettoyage et montage correct, quand les erreurs EnDat persistent après un contrôle de câble concluant, ou quand une règle en verre est physiquement endommagée (non réparable sur site). Chaque codeur HEIDENHAIN porte un numéro ID, par exemple ID 727221-02, imprimé sur l'étiquette à côté de la désignation du modèle (comme ERN 1387). Cet ID est le moyen sûr de commander un remplacement exact, car un même nom de modèle peut couvrir des dizaines de variantes avec des résolutions, interfaces et types d'arbre différents.
Trouvez votre codeur de remplacement : articles du catalogue vérifiés
Chaque article est listé par IdNr HEIDENHAIN exact. Comparez-le à l'étiquette de votre codeur avant de commander.
| Modèle | IdNr | Type | Prix (EUR) | Disponibilité |
|---|---|---|---|---|
| ROD 426 E 1800 | 250 587 1P |
Rotatif incrémental | €169 | En stock |
| ROD 450 150 | 251 568 26 |
Rotatif incrémental | €185 | En stock |
| ROD 450 3600 | 211756-1G |
Rotatif incrémental | €339 | En stock |
| ERN 1387 2048 | 749144-01 |
Rotatif incrémental (retour moteur) | €345 | En stock |
| ROD486 2048 | 376886-4T |
Rotatif incrémental | €351 | En stock |
| ROD 486 3600 | 376 886-A1 |
Rotatif incrémental | €449 | En stock |
| RON 255 0000 | 263 635 01 |
Codeur angulaire | €560 | Sur commande — contactez-nous |
| ERN 1381 4096 | 534118-04 |
Rotatif incrémental | €595 | En stock |
Vous ne voyez pas votre IdNr ? Envoyez-nous le numéro ID complet figurant sur l'étiquette du codeur et nous trouverons ou chiffrerons la variante exacte.
Besoin d'un codeur HEIDENHAIN de remplacement ? Nous avons en stock des codeurs rotatifs, des règles linéaires et des unités absolues (EnDat) testés, prêts à être expédiés dans toute l'UE.
Parcourez nos codeurs et toute la gamme HEIDENHAIN. Ou envoyez-nous le numéro ID figurant sur l'étiquette du codeur et nous trouverons la variante exacte.
À lire aussi : codes défaut Siemens SINAMICS, codes défaut Schneider Altivar, codes d'erreur Rexroth IndraDrive et comment choisir des pièces de rechange industrielles d'occasion. Pour la documentation constructeur, consultez le site officiel de HEIDENHAIN.

Questions fréquentes
Comment savoir si mon codeur HEIDENHAIN est défectueux ?
Les signes typiques sont des alarmes d'amplitude du signal, des sauts ou une dérive de position, l'échec de la prise de référence, ou des défauts intermittents qui vont et viennent avec la température ou les vibrations. La confirmation la plus fiable consiste à mesurer le signal avec un appareil HEIDENHAIN PWM, ou à installer un codeur et un câble sains.
Que signifie une alarme d'« amplitude codeur » ?
Elle signifie que le signal de retour est devenu trop faible (ou, plus rarement, trop fort) pour que la commande le lise de façon fiable. La cause habituelle est une contamination de la règle ou de la tête de lecture, un entrefer de montage incorrect ou une source lumineuse vieillissante dans un codeur optique.
Quelle est la différence entre les codeurs HEIDENHAIN incrémentaux et absolus ?
Les codeurs incrémentaux (ROD, ERN, règles LS ouvertes) doivent franchir une marque de référence après la mise sous tension pour établir leur position. Les codeurs absolus (ECN, EQN, LC) connaissent leur position immédiatement via l'interface EnDat : aucune prise d'origine n'est nécessaire.
Un codeur HEIDENHAIN peut-il être réparé, ou seulement remplacé ?
La réparation sur site est limitée. Les défauts de câble et de connecteur se réparent, mais une optique dégradée, une électronique de codeur en panne ou une règle en verre endommagée ne sont généralement pas réparables sur site : le remplacement est donc la voie pratique.
Comment trouver le bon codeur de remplacement ?
Utilisez le numéro ID figurant sur l'étiquette du codeur (par exemple ID 727221-02). Le nom du modèle seul ne suffit pas, car il peut couvrir de nombreuses variantes. L'ID identifie la résolution, l'interface et la version mécanique exactes.
Vous avez la référence de la plaque signalétique ? Collez-la dans notre décodeur de références Heidenhain gratuit (par exemple 727221-02) : il indique de quelle pièce il s'agit, sous quelles autres formes le numéro s'écrit et si nous l'avons en stock.
Ce guide est une référence générale de maintenance. Respectez toujours la documentation HEIDENHAIN et les procédures de sécurité électrique et machine de votre site lorsque vous intervenez sur des équipements CNC.
