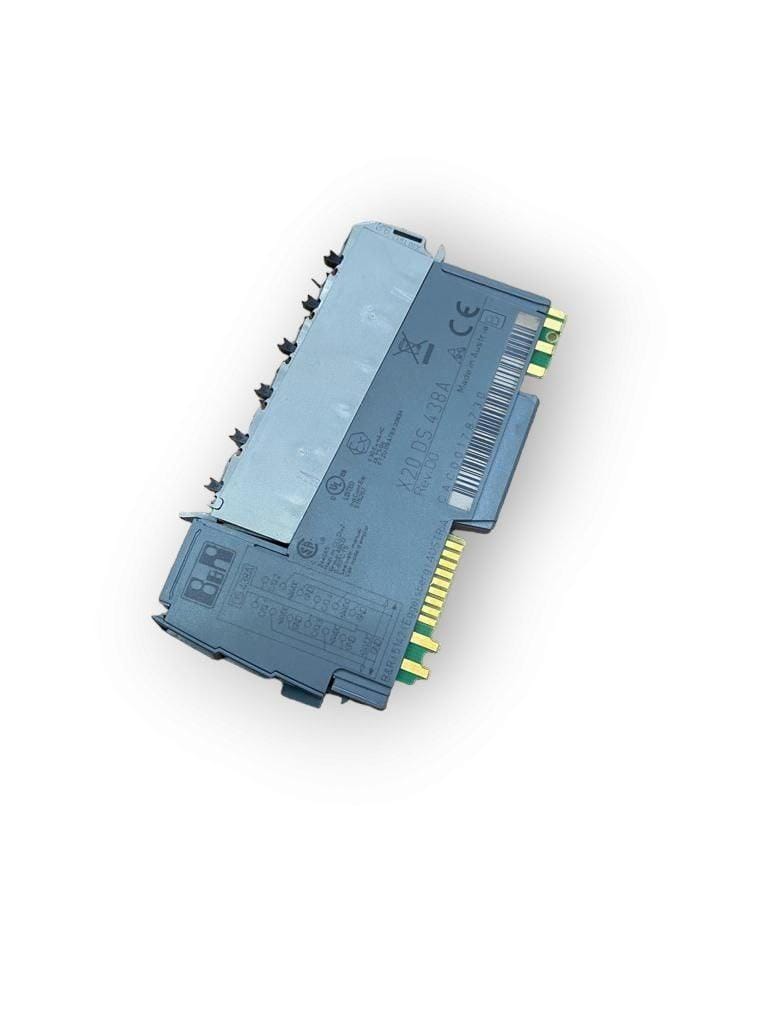

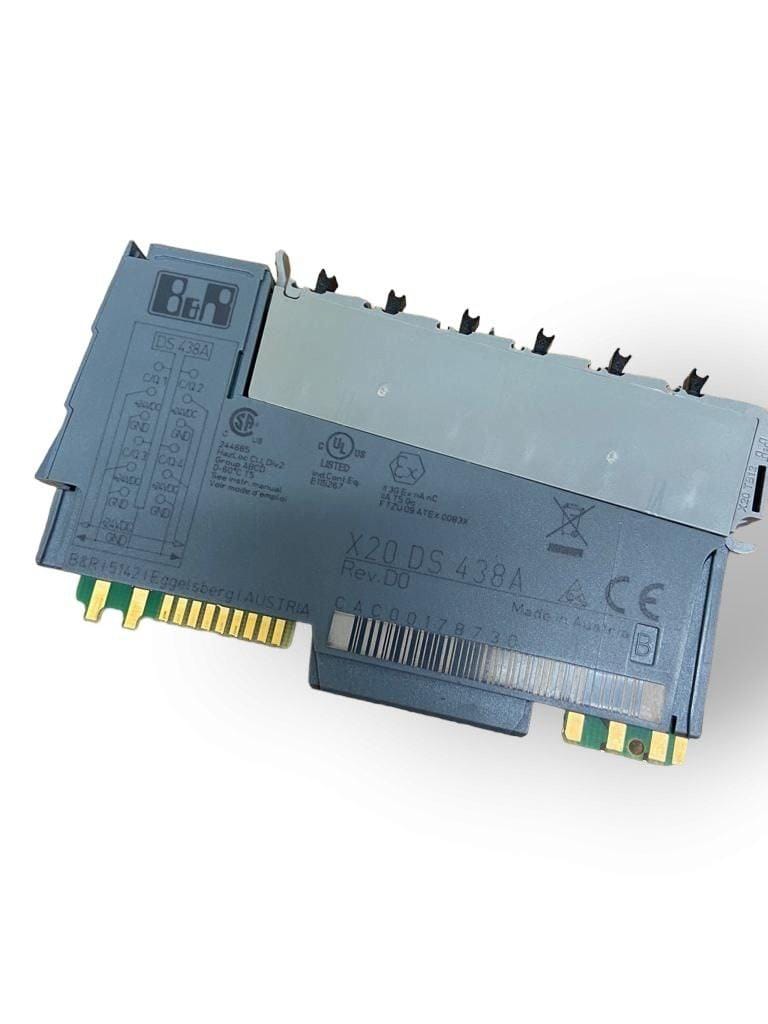

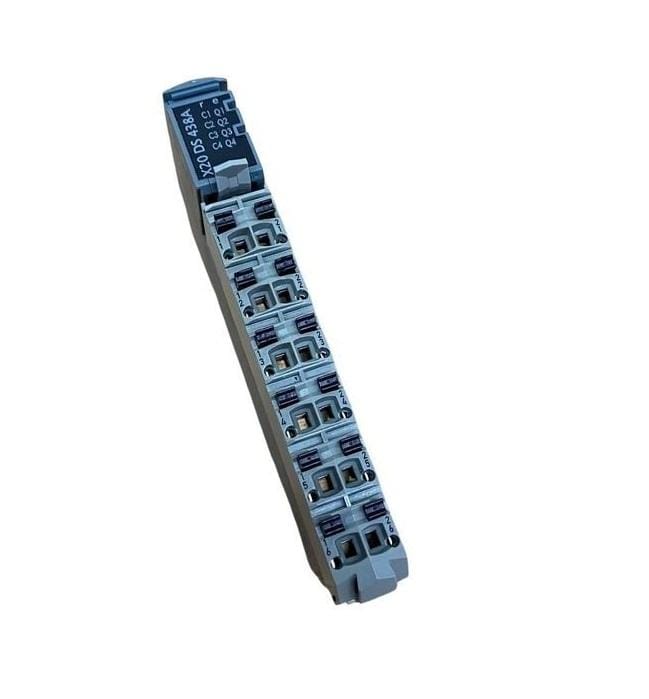

Das B&R X20DS438A ist ein digitales IO-Link Master-Signalmodul. Es dient der Datenübertragung zwischen speicherprogrammierbaren Steuerungen (SPS) und anderen IO-Link-kompatiblen Geräten, die in der Industrieautomatisierung eingesetzt werden, wie z. B. Sensoren und Aktoren.
Jeder der vier Kanäle des Moduls kann als Eingang oder Ausgang genutzt werden. Schnelle Zykluszeiten sorgen für eine Hochgeschwindigkeitsdatenübertragung, und es ist mit dem Kommunikationsstandard IO-Link v1.1 kompatibel. Das Modul verfügt über integrierte Diagnosetools und Zustandsüberwachungsfunktionen, um die Systemwartung und Fehlerbehebung zu erleichtern.
Das B&R X20DS438A ist ein Modul aus der X20-Serie des Unternehmens, die für ihre Zuverlässigkeit und Anpassungsfähigkeit in Industrieautomatisierungsumgebungen bekannt ist. Die X20-Module sind sehr modular aufgebaut, sodass Benutzer neue Funktionen nach Bedarf hinzufügen können.
Das B&R X20DS438A ist ein IO-Link Mastermodul, das in einer Vielzahl von Automatisierungsszenarien im industriellen Bereich eingesetzt werden kann.
Kurzbeschreibung
| E/A-Modul | IO-Link Master mit 4 IO-Link Schnittstellen |
Allgemeine Informationen
| B&R ID Code | 0xCAC0 |
| Statusanzeigen | IO-Link, Betriebszustand, Modulstatus |
| Diagnose | |
| Modul läuft/Fehler | Ja, über LED-Statusanzeige und Software |
| IO-Link Betriebszustand | Ja, über LED-Statusanzeige und Software |
| C/Q Status | Ja, über LED-Statusanzeige und Software |
| Kabeldaten | |
| Kabeltyp | 3-adriges Standard-Sensorkabel, ungeschirmt |
| Kabellänge | Max. 20 m |
| Leitungskapazität | Max. 3 nF |
| Schleifenwiderstand | Max. 6 Ω |
| Leistungsaufnahme | |
| Bus | 0,01 W |
| Interne E/A | 0,71 W |
| Zusätzliche Verlustleistung durch Aktoren (ohmsch) [W] | - |
| Zertifizierungen | |
| CE | Ja |
| UKCA | Ja |
| ATEX | Zone 2, II 3G Ex nA nC IIA T5 Gc IP20, Ta (siehe X20-Benutzerhandbuch) FTZÚ 09 ATEX 0083X |
| UL | cULus E115267 Industrielle Steuerungsausrüstung |
| HazLoc | cCSAus 244665 Prozessleittechnik für explosionsgefährdete Bereiche Klasse I, Division 2, Gruppen ABCD, T5 |
| EAC | Ja |
Sensor-/Aktor-Versorgung
| Spannung | E/A-Spannungsversorgung minus Spannungsabfall für Kurzschlussschutz |
| Spannungsabfall für Kurzschlussschutz bei 0,5 A | Max. 0,3 V |
| Leistungsaufnahme | Max. 12 W pro IO-Link Schnittstelle |
| Kurzschlussfest | Ja |
| Überlastschutz | |
| Abschaltverzögerung | Über Software konfigurierbar |
| Abschaltdauer | Über Software konfigurierbar |
IO-Link im Master-Modus
| Übertragungsraten | |
| COM1 | 4,8 kBaud |
| COM2 | 38,4 kBaud |
| COM3 | 230,4 kBaud |
| Grenzwerte für COM3 | |
| Max. Anschlusskapazität | 22 nF (Kabel + IO-Link Gerät) |
| Max. Last | 96 Ω / 250 mA |
| Datenformat | 1 Startbit, 8 Datenbits, 1 Paritätsbit (gerade), 1 Stoppbit |
| Buspegel | 24 VDC (aktiv), 0 VDC (Ruhespannung) |
IO-Link im Master-Modus oder im SIO-Modus „Digitalausgang“
| Variante | Bipolar, positiv und negativ schaltend |
| Spitzen-Kurzschlussstrom | <1,3 A |
| Restspannung | <0,7 VDC bei Nennstrom 0,25 A |
| Schaltspannung | E/A-Versorgung minus Spannungsabfall für Kurzschlussschutz und Halbleiterschalter |
| Spannungsabfall am Halbleiterschalter | Max. 0,5 VDC bei 0,25 A |
| Schaltfrequenz | Typ. 25 kHz 300 kHz im IO-Link Master-Modus |
| Schaltverzögerung | |
| 0 → 1 | <10 µs |
| 1 → 0 | <10 µs |
| Einschalten bei Überlastabschaltung oder Kurzschlussabschaltung | Konfigurierbar über Software |
| Isolationsspannung zwischen IO-Link und Bus | 500 Veff |
IO-Link im SIO-Modus „Digitalausgang“
| Nennspannung | 24 VDC |
| Nennausgangsstrom | 0,25 A |
| Gesamtnennstrom | Max. 1 A |
| Ausgangsschaltung | Senke oder Quelle |
| Schaltfrequenz (ohmsche Last) | Max. 500 Hz |
| Ausgangsschutz | Thermische Abschaltung bei Überstrom oder Kurzschluss, integrierter Schutz zum Schalten induktiver Lasten |
IO-Link im SIO-Modus „Digitaleingang“
| Nennspannung | 24 VDC |
| Eingangsmerkmale gemäß EN 61131-2 | Typ 1 |
| Eingangsfilter | |
| Hardware | 300 ns |
| Software | - |
| Eingangsschaltung | Senke |
| Eingangsspannung | 24 VDC -15% / +20% |
| Eingangsstrom bei 24 VDC | Typ. 4 mA |
| Eingangswiderstand | Typ. 6 kΩ |
| Schaltschwelle | |
| Niedrig | <5 VDC |
| Hoch | >15 VDC |
| Isolationsspannung zwischen IO-Link und Bus | 500 Veff |
Elektrische Eigenschaften
| Elektrische Isolation |
Bus isoliert von IO-Link
IO-Link nicht isoliert von IO-Link
|
Betriebsbedingungen
| Montageausrichtung | |
| Horizontal | Ja |
| Vertikal | Ja |
| Installationshöhe über dem Meeresspiegel | |
| 0 bis 2000 m | Keine Einschränkung |
| >2000 m | Reduzierung der Umgebungstemperatur um 0,5°C pro 100 m |
| Schutzart nach EN 60529 | IP20 |
Umgebungsbedingungen
| Temperatur | |
| Betrieb | |
| Horizontale Montageausrichtung | -25 bis 60°C |
| Vertikale Montageausrichtung | -25 bis 50°C |
| Derating | - |
| Lagerung | -40 bis 85°C |
| Transport | -40 bis 85°C |
| Relative Luftfeuchtigkeit | |
| Betrieb | 5 bis 95%, nicht kondensierend |
| Lagerung | 5 bis 95%, nicht kondensierend |
| Transport | 5 bis 95%, nicht kondensierend |
Mechanische Eigenschaften
| Hinweis | 1x Klemmenblock X20TB12 separat bestellen. 1x Busmodul X20BM11 separat bestellen. |
| Rastermaß | 12,5+0,2mm |
